"Технологии фильтрации Zander"
Общие сведения
Фильтры для сжатого воздуха являются в настоящее время неотъемлемой частью любой системы. Ни одна система сжатого воздуха не может работать без высокоэффективных фильтров. Стандарты производства требуют высокого качества сжатого воздуха, в связи с чем компоненты подобных систем производятся с такими допусками, что загрязнение становится практически невозможным.
Компания Zander - один из лидеров в очистке сжатого воздуха, газа и вакуума.
Развитие технологий происходит на основе тесного сотрудничества с потребителями, что обеспечивает их соответствие растущим требованиям. Очистка от грязи, пыли и масляных паров в наше время является достаточно обыденной.
Компания Zander гарантирует не только высокое качество фильтрации, но и, что не менее важно, экономичность и надежность своего оборудования.
 Корпуса фильтров для сжатого воздуха
Компания Zander поставляет фильтры в двух видах корпусов:
|
Корпуса типа G с резьбовым соединением от G 1/4 до G 3
- высококачественная алюминиевая отливка
- антикоррозийное покрытие внутри и снаружи
- порошковое покрытие, обеспечивающее высококачественную поверхность
|
Корпуса типа F с фланцевым соединением от DN 80 до DN 300
- материал - низкоуглеродистая сталь
- обработанные пескоструйным методом, очищенные и обезжиренные
- полиэфирное покрытие внутри и снаружи
- наружная окраска акриловой краской
|
Необработанный корпус и корпус с антикоррозийным покрытием после воздействия солевого раствора по DIN 50021 SS> 250 часов
|
Оба типа корпусов изготовлены в соответствии с самыми высокими стандартами качества и имеют двойную защиту поверхностей. Алюминиевые корпуса имеют антикоррозийное покрытие и обработаны специальным эпоксидным порошком; стальные корпуса - с тщательной очисткой, покрытием полиэфиром и акриловой краской. Компания Zander обращает особое внимание на обработку поверхностей корпусов своих фильтров, благодаря чему имеет возможность предоставлять на них 10-летнюю гарантию.
Конструкция микрофильтра
Конструкция из двух частей
Все микрофильтры Zander состоят из двух частей. Это означает, что вне зависимости от
размера фильтроэлемента его замену может произвести один человек.
Фильтры с корпусами типа F, некоторые из которых весят до тонны, имеют
откидывающуюся нижнюю крышку, открыть и закрыть которую при замене элемента может один человек.
|
Связующий стержень
Стержень, соединенный с корпусом фильтра, обеспечивает неподвижность фильтроэлемента и исключает возможность утечек из грязной части корпуса в чистую.
Связующий стержень надежно прикреплен к нижнему концу фильтроэлемента, что предотвращает его открепление при сильных ударах.
Также, связующий стержень облегчает замену фильтроэлемента. Нет риска окисления торцевой крышки фильтроэлента (это происходит, когда алюминиевые нити элемента "прикипают" к корпусу фильтра, в результате чего приходится менять весь фильтр, а не только сам фильтроэлемент). Мелочь, экономящая большие деньги!
|
Модульный принцип конструкции
Можно легко устанавливать модульные микрофильтры Zander размерами до G13, используя специальный компоновочный комплект. Возможно соединить в цепь до 3 фильтров.
Это позволяет уменьшить падение давления. С помощью скоб подобные комбинации фильтров могут быть легко смонтированы на стены.
|

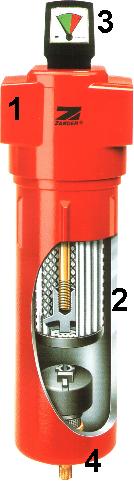

Микрофильтр Zander с корпусом из 2 частей
|
Корпус из 3 частей с удерживающим кольцом
|
Элемент ZANDER со связующим стержнем
|
Другой способ
|
Комбинация корпусов фильтров ZANDER
|
Другие типы корпусов фильтров, соединенных отрезком трубы или ниппелем
|
Выбор микрофильтра
|
1. Присоединение
G1/4 - G3
DN80 - DN300
2. Фильтроэлемент
- V - Предфильтр 99,99% (3 мкм)
- ZP - Основной фильтр 99,9999% (1 мкм) <=0,5 мг/м3
- A - Активированный уголь <=0,003 мг/м3
- KTA - Картридж с активированым углем (только для G3-G13) <=0,003 мг/м3
- XP - Фильтр для удаления масла 99,99999% (0,01 мкм) <=0,01 мг/м3
- XP4 - Фильтр сверхтонкой очистки 99,99999% (0,01 мкм) <=0,001 мг/м3
|
3. Опции верхней части фильтра(доступно с размера G3)
Стандартно-резьбовая заглушка
Дифференциальный манометр
Дифференциальный манометр со свободными контактами
Индикатор содержания масла
|
|
4. Конденсатоотводчики
Автоматический конденсатоотводчик (cтандартно для V-XP4)
Ручной дренажный кран (cтандартно для А-КТА)
Электронный емкостный конденсатоотводчик с контролем уровня типа LS (до F20)
Электронный конденсатоотводчик с контролем уровня типа ED
|
5. Комплекты фильтров
Стандартные комплекты фильтров (только для размеров до G13)
Комплекты фильтров и настенные крепления для размеров G2 - G13
|
Пример выбора микрофильтра
|
Присоединение |
Размер фильтра |
Элемент |
Опции верхней части фильтра |
Конденсато-отводчик |
Комплект |
Примеры |
| G |
7 |
ZP |
|
|
|
Фильтр с резьбовым присоединением G 1/2, резьбовой пробкой и автоматическим конденсатоотводчиком (стандартно для фильтров типа V – XP4) |
| G |
11 |
XP |
D |
LS |
|
Фильтр с резьбовым присоединением G 1, фильтрующим элементом для удаления масла, дифференциальным манометром и электронным конденсатоотводчиком типа LS |
| G |
14 |
A |
|
|
W |
Фильтр с резьбовым присоединением G 2, фильтрующим элементом с активированным углем, резьбовой пробкой, ручным дренажным краном (стандартно для фильтров типа А и КТА), настенное крепление |
| G |
9 |
КТА |
OP |
|
|
Фильтр с присоединением G 3/4, картриджным фильтрующим элементом из активированного угля, индикатором уровня масла и ручным дренажным краном (стандартно) |
| G |
5 |
XP4KTA |
DOP |
LS |
|
Фильтр с присоединением G 3/8,
- с элементом сверхтонкой очистки ХР4, дифференциальным манометром и конденсатоотводчиком типа LS
- в комбинации с картриджным фильтром KTA с индикатором уровня масла и ручным дренажным краном (стандартно) |
| F |
200 |
XP |
DE |
LC |
|
Фильтр с фланцевым присоединением 300 мм, фильтрующим элементом для удаления масла ХР, электронным дифференциальным манометром и электронным конденсатоотводчиком типа ED |
Технические данные
Тип промышленного
фильтра ZANDER
|
Номинальная
пропускная
способность*1,
м3/ч
|
Присоединение,
G/DN |
Макс. рабочее
давление, бар |
Размеры,
мм |
Масса,
кг |
Фильтрующий элемент,
кол-во/размер |
| A |
B |
C |
D |
| Фильтр тип G 2 |
30 |
G ¼ |
16 |
60 |
165 |
14 |
60 |
0,6 |
1/1030 |
| Фильтр тип G 3 |
50 |
G ¼ |
16 |
87 |
215 |
21 |
75 |
1,0 |
1/1050 |
| Фильтр тип G 5 |
70 |
G ⅜ |
16 |
87 |
215 |
21 |
90 |
1,0 |
1/1070 |
| Фильтр тип G 7 |
100 |
G ½ |
16 |
87 |
285 |
21 |
160 |
1,2 |
1/1140 |
| Фильтр тип G 9 |
180 |
G ¾ |
16 |
130 |
325 |
43 |
135 |
3,8 |
1/2010 |
| Фильтр тип G 11 |
300 |
G 1 |
16 |
130 |
425 |
43 |
235 |
4,5 |
1/2020 |
| Фильтр тип G 12 |
470 |
G 1 ½ |
16 |
130 |
525 |
43 |
335 |
5,0 |
1/2010 |
| Фильтр тип G 13 |
700 |
G 1 ½ |
16 |
130 |
725 |
43 |
525 |
6,4 |
1/2050 |
| Фильтр тип G 14 |
940 |
G 2 |
16 |
164 |
825 |
48 |
520 |
9,6 |
1/3050 |
| Фильтр тип G 17 |
1450 |
G 2 |
16 |
164 |
1075 |
48 |
770 |
12,3 |
1/3075 |
| Фильтр тип G 18 |
1940 |
G 2 ½ |
16*2 |
250 |
1050 |
74 |
600 |
24,6 |
1/5060 |
| Фильтр тип G 19 |
2400 |
G 3 |
16*2 |
250 |
1200 |
74 |
750 |
27,0 |
1/5075 |
|
|
| Фильтр тип F 17 |
1450 |
DN 80 |
16 |
380 |
1280 |
175 |
530 |
52,0 |
1/3075 |
| Фильтр тип F 19 |
2400 |
DN 80 |
16 |
440 |
1320 |
205 |
530 |
79,0 |
1/5075 |
| Фильтр тип F 20 |
2900 |
DN 100 |
16 |
500 |
1440 |
230 |
550 |
106,0 |
2/3075 |
| Фильтр тип F 30 |
4350 |
DN 100 |
16 |
500 |
1440 |
230 |
550 |
106,5 |
3/3075 |
| Фильтр тип F 40 |
5800 |
DN 150 |
16 |
640 |
1590 |
280 |
550 |
148,0 |
4/3075 |
| Фильтр тип F 60 |
8700 |
DN 150 |
16 |
790 |
1650 |
300 |
550 |
208,0 |
6/3075 |
| Фильтр тип F 80 |
11600 |
DN 200 |
16 |
790 |
1730 |
340 |
550 |
230,0 |
8/3075 |
| Фильтр тип F 100 |
14500 |
DN 200 |
16 |
840 |
1780 |
360 |
550 |
368,0 |
10/3075 |
| Фильтр тип F 120 |
17400 |
DN 250 |
16 |
940 |
1940 |
420 |
600 |
450,0 |
12/3075 |
| Фильтр тип F 160 |
23200 |
DN 250 |
16 |
940 |
1940 |
420 |
600 |
460,0 |
16/3075 |
| Фильтр тип F 200 |
29000 |
DN 300 |
16 |
940 |
1970 |
450 |
600 |
520,0 |
20/3075 |
*1 Рассчитано исходя из абсолютного давления 1 бар и 20°С при избыточном рабочем давлении 7 бар.
*2 В Германии стандарт предусматривает макс. рабочее давление 8 бар. В других странах применимы другие стандарты. |
Таблица характеристик фильтрующих элементов
Более подробную информацию о промышленных фильтроэлементах Zander Вы можете получить на странице
Промышленные фильтроэлементы
Предварительный фильтрующий элемент серии V - 0,02 бар (сухой) - 0,07 бар (насыщенный) - 99,99% (3 мкм)
Фильтрующий элемент общего применения серии ZP - 0,03 бар (сухой) - 0,10 бар (насыщенный) - 99,9999% (1 мкм) - <=0,5 мг/м3 (1 бара и 20°С)
Фильтрующий элемент для удаления масла серии XP - 0,06 бар (сухой) - 0,15 бар (насыщенный) - 99,99999% (0,01 мкм) - <=0,01 мг/м3 (1 бара и 20°С)
Фильтрующий элемент сверхтонкой очистки серии XP4 - 0,12 бар (сухой) - 0,28 бар (насыщенный) - >=99,99999% (0,01 мкм) - <=0,001 мг/м3 (1 бара и 20°С)
Угольный фильтроэлемент серии А - 0,03 бар - <=0,03 мг/м3 (1 бара и 20°С) при входной концентрации <=0,01 мг/м3
Угольный картириджный фильтрующий элемент серии КТА - в зависимости от размера 0,15 бар - 0,4 бар (удаление масла аналогично элементу серии А)
Поправочный коэффициент f для других значений рабочего давления *3
Рабочее
давление, бар |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Коэффициент f = |
0,25 |
0,38 |
0,50 |
0,63 |
0,75 |
0,88 |
1,00 |
1,13 |
1,25 |
1,38 |
1,50 |
1,63 |
1,75 |
1,88 |
2,00 |
2,13 |
*3 рассчитано для постоянной скорости и 20°С
Пример 1. Расход 1300 м3/ч (1 бара и 20°С) при минимальном рабочем давлении 10 бар, размер фильтра необходимо выбирать следующим образом: Расход x f = 1300 м3/ч x 1,38 = 940 м3/ч => размер фильтра G14
Пример 2. Каков а пропускная способность фильтра размера G14 при минимальном рабочем давлении 10 бар
Ответ: Расход x f = 940 м3/ч x 1,38 = 1300 м3/ч (1 бара и 20°С)
|
Компания Zander производит:
Оборудование для фильтрации и осушения сжатого воздуха и газов
Фильтры для сжатого воздуха и газов . Адсорберы с активированным углем для сжатого воздуха и нейтральных газов без запаха . Стерильные фильтры для асептического сжатого воздуха . Паровые фильтры . Вентиляционные фильтры . Фильтры для автоклавов . Вакуумные фильтры . Фильтры высокого давления до 350 бар . Фильтры-глушители . Финальные осушители серии MIN-DRY . Электронные конденсатоотводчики серии Ecodrain . Водомасляные сепараторы серий Ecosep-S и Aquafil-K . Адсорбционные осушители с горячей регенерацией серий WE и WVM . Адсорбционные осушители с холодной регенерацией серий KEN/KEA, KM/KMA . H . Адсорбционные установки для специальных газов, таких как: СО2, нейтральных газов, инертных газов . Фреоновые осушители . Установки для получения воздуха для дыхания ALB, KMB . Измерители точки росы
Мы оставляем за собой право изменять конструкцию и размеры
|
