Компания Zander производит широкий спектр оборудования для фильтрации сжатого воздуха и газов, стерильной фильтрации и очистки пара. Для того, чтобы ознакомиться с информацией по другому оборудованию Zander для промышленной и процессной фильтрации, Вы можете воспользоваться панелью быстрой навигации по сайту (вверху) или перейти на страницу

"Технологии фильтрации Zander"

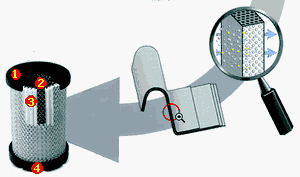

В фильтрах для очистки сжатого воздуха/газов ZANDER используются плиссированные машинным способом фильтроэлементы, составляющие их основу. Площадь фильтрующей поверхности плиссированных фильтрующих элементов Zander превышает такую площадь у обернутых фильтроэлементов в 3 - 4,5 раза, причем плиссированные фильтроэлементы обладают самовосстанавливающими свойствами.   Промышленные фильтроэлементы Zander состоят из многослойного плиссированного машинным способом фильтрующего материала с объемом полезных пустот, составляющим до 96%, окруженного вспомогательными фильтрующими и поддерживающими составляющими.   Загрязнители - аэрозоли и твердые частицы - в соответствии с несколькими принципами фильтрации улавливаются фильтрующим материалом, в результате чего пользователь получает воздух или газ высокой степени очистки.   Опорой фильтроэлементов Zander является каркас из крупноячейстой сетки из нержавеющей стали и торцевые крышки, выполненные из пластика, алюминия или нержавеющей стали.

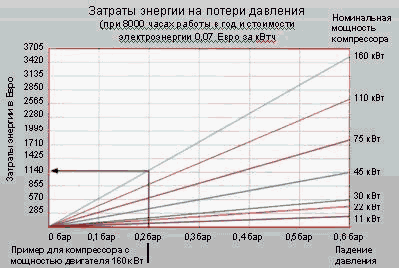

Плиссированные фильтрующие элементы обладают следующими преимуществами: меньшая скорость прохождения фильтруемой среды меньшее дифференциальное давление лучшая разделяющая способность более высокая степень задержки загрязнений больший срок службы меньшая стоимость эксплуатации   Эти преимущества быстро окупаются. Вне зависимости от фильтрующей способности установленной системы, плиссированные фильтроэлементы значительно сокращают расходы на электроэнергию. На графике дан пример для компрессора мощностью 160 кВт. В сравнении с фильтрующей системой на основе обычных фильтроэлементов, плиссированные фильтроэлементы ZANDER экономят 1140 Евро в год.

Вместо обычно используемого поролонового дренажного слоя на внешней части фильтроэлемента, Zander использует новый фильтроматериал, свойства которого позволяют интегрировать дренажный слой непосредственно в фильтрующий материал элемента. Этим обеспечивается защита и сохранение дренажного слоя, закрытого теперь внешней опорной сеткой.   Фильтроэлементы, использующие технологию Advanced, обходят общую для других фильтроэлементов проблему старения внешнего поролонового слоя, его химического или термического повреждения и последующей хрупкости. Фильтроматериал, используемый в фильтроэлементах Zander Advanced, не изнашивается, обладает некоторыми уникальными свойствами и большей пропускной способностью. Фильтроэлементы, произведенные по технологии Advanced, доступны в вариантах для всех корпусов фильтров Zander.

Технология High Advanced   Успехи, достигнутые Zander в разработке и внедрении технологии Advanced, позволили разработать и фильтроэлементы сверхтонкой очистки сжатого воздуха, использующие новую технологию High Advanced. При использовании этих фильтроэлементов остаточное содержание масла в сжатом воздухе составляет не более 0.001 мг/м3. Благодаря особой технологии плетения даже при такой высокой степени очистки фильтроэлементы High Advanced обеспечивают низкое дифференциальное давление и долгий срок службы.

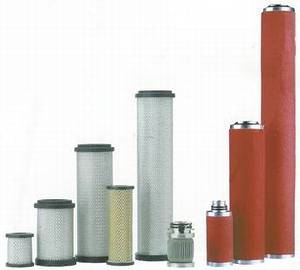

Промышленные фильтроэлементы для предварительной, общей, тонкой и сверхтонкой очистки сжатого воздуха и газов

Тип фильтроэлемента	Степень очистки	Остаточное содержание масла, мг/м3	Начальное дифференциальное давление, бар
Предварительные фильтроэлементы серии V	99.99% для частиц 3 мкм	-	0.02
Фильтроэлементы общей очистки сжатого воздуха серии ZP	99.9999% для частиц 1 мкм	не более 0.5	0.03
Фильтроэлементы тонкой очистки сжатого воздуха серии XP	99.99999% для частиц 0.01 мкм	не более 0.01	0.06
Фильтроэлементы сверхтонкой очистки сжатого воздуха серии XP4	Не менее 99.99999% для частиц 0.01 мкм	не более 0.001	0.12

  Фильтроэлементы серий V, ZP, XP и XP4 снабжены опорными сетками из нержавеющей стали и пластиковыми торцевыми крышками (для некоторых фильтроэлементов - алюминиевыми торцевыми крышками).
  Опционально фильтроэлементы оснащаются торцевыми крышками из нержавеющей стали марки VA1.4305.

Промышленные фильтроэлементы с активированным углем и картриджи с активированным углем

Тип фильтроэлемента	Степень очистки	Остаточное содержание масла, мг/м3	Дифференциальное давление, бар
Фильтроэлементы с активированным углем серии A	-	не более 0.003 при входной концентрации 0.01 мг/м3	0.03
Картриджи с активированным углем серии KTA	-	не более 0.003 при входной концентрации 0.01 мг/м3	0.03

  Угольные фильтроэлементы серии A снабжены опорными сетками из нержавеющей стали и пластиковыми торцевыми крышками (для некоторых фильтроэлементов - алюминиевыми торцевыми крышками). Опционально угольные фильтроэлементы оснащаются торцевыми крышками из нержавеющей стали марки VA1.4305.
  Картриджи с активированным углем серии KTA выполнены из алюминия с фильтроматериалом на входе и выходе.

Высокотемпературные промышленные фильтроэлементы для общей и тонкой очистки сжатого воздуха и газов

Тип фильтроэлемента	Степень очистки	Остаточное содержание масла, мг/м3	Начальное дифференциальное давление, бар
Высокотемпературные фильтроэлементы общей очистки сжатого воздуха серии ZHT	99.9999% для частиц 1 мкм	не более 0.5	0.03
Высокотемпературные фильтроэлементы общей очистки сжатого воздуха серии ZHC	99.9999% для частиц 1 мкм	не более 0.5	0.03
Высокотемпературные фильтроэлементы тонкой очистки сжатого воздуха серии XHT	99.99999% для частиц 0.01 мкм	не более 0.01	0.06
Высокотемпературные фильтроэлементы тонкой очистки сжатого воздуха серии XHC	Не менее 99.99999% для частиц 0.01 мкм	не более 0.01	0.06

  Фильтроэлементы ZHT и XHT (высокотемпературный Nomex) снабжены опорными сетками из нержавеющей стали и алюминиевыми торцевыми крышками, обеспечивают высокотемпературный дренаж, разработаны для рабочей температуры до 120°C.
  Фильтроэлементы ZHC и XHC (высокотемпературный химически устойчивый материал) снабжены опорными сетками из нержавеющей стали и торцевыми крышками из нержавеющей стали марки VA1.4305, обеспечивают высокотемпературный дренаж, разработаны для рабочей температуры до 120°C.

Промышленные фильтроэлементы для предварительной, общей, тонкой очистки сжатого воздуха и газов, а также угольные фильтроэлементы, не содержащие кремния (для процессов, связанных с использованием красок)

Тип фильтроэлемента	Степень очистки	Остаточное содержание масла, мг/м3	Начальное дифференциальное давление, бар
Предварительные фильтроэлементы серии серии VLV	99.99% для частиц 3 мкм	-	0.02
Фильтроэлементы общей очистки сжатого воздуха серии серии ZPLV	99.9999% для частиц 1 мкм	не более 0.5	0.03
Фильтроэлементы тонкой очистки сжатого воздуха серии серии XPLV	99.99999% для частиц 0.01 мкм	не более 0.01	0.06
Угольные фильтроэлементы сверхтонкой очистки сжатого воздуха серии серии ALV	-	не более 0.003 при входной концентрации 0.01 мг/м3	0.03

  Промышленные фильтроэлементы серий VLV, ZPLV, XPLV и ALV снабжены опорными сетками из нержавеющей стали и пластиковыми торцевыми крышками (для некоторых фильтроэлементов - алюминиевыми торцевыми крышками).
  Бескремниевые фильтроэлементы Zander соответствуют требованиям стандартов LO25 и PO25.

Промышленные фильтроэлементы для предварительной, общей, тонкой очистки сжатого воздуха и газов, а также угольные фильтроэлементы для использования с корпусами процессных фильтров Zander серии S

Тип фильтроэлемента	Степень очистки	Остаточное содержание масла, мг/м3	Начальное дифференциальное давление, бар
Предварительные фильтроэлементы серии VT	99.99% для частиц 3 мкм	-	0.02
Фильтроэлементы общей очистки сжатого воздуха серии ZPT	99.9999% для частиц 1 мкм	не более 0.5	0.03
Фильтроэлементы тонкой очистки сжатого воздуха серии XPT	99.99999% для частиц 0.01 мкм	не более 0.01	0.09
Угольные фильтроэлементы серии AT	-	не более 0.003 при входной концентрации 0.01 мг/м3	0.03

Компания Zander производит:
Оборудование для фильтрации и осушения сжатого воздуха и газов
Фильтры для сжатого воздуха и газов . Адсорберы с активированным углем для сжатого воздуха и нейтральных газов без запаха . Стерильные фильтры для асептического сжатого воздуха . Паровые фильтры . Вентиляционные фильтры . Фильтры для автоклавов . Вакуумные фильтры . Фильтры высокого давления до 350 бар . Фильтры-глушители . Финальные осушители серии MIN-DRY . Электронные конденсатоотводчики серии Ecodrain . Водомасляные сепараторы серий Ecosep-S и Aquafil-K . Адсорбционные осушители с горячей регенерацией серий WE и WVM . Адсорбционные осушители с холодной регенерацией серий KEN/KEA, KM/KMA . H . Адсорбционные установки для специальных газов, таких как: СО2, нейтральных газов, инертных газов . Фреоновые осушители . Установки для получения воздуха для дыхания ALB, KMB . Измерители точки росы

Мы оставляем за собой право изменять конструкцию и размеры
