Компания Zander производит мембранные, фреоновые и адсорбционные осушители сжатого воздуха и газов нескольких модельных рядов. Для того, чтобы ознакомиться с информацией по другим осушителям Zander, Вы можете воспользоваться панелью быстрой навигации по сайту (вверху) или перейти на страницу

"Осушение сжатого воздуха и газов"



Общие сведения

  Мембранные осушители Sunsep-W разработаны для осушения небольших объемов сжатого воздуха и газа (до 800 л/мин). В этой системе используются новые технологии осушения, созданные компанией Zander. Благодаря своей компактности, простоте установки и эксплуатации осушители Sunsep являются оптимальным выбором для многих процессов. Во многих процессах, где необходимо высокое качество сжатого воздуха или газа, мембранные осушители Sunsep-W могут заменить громоздкие традиционные системы.
  Ядром мемранного осушителя Sunsep-W является пустотная мембрана из полимерного микроволокна, сконструированная таким образом, что через ее стенки нее проходят только молекулы воды. Кислород и азот мембраной не выпускаются, поэтому осушители Sunsep-W можно использовать и в подготовке воздуха для дыхания. Мембранные осушители Sunsep-W снабжены пропускными мембранами, менее восприимчивыми к загрязнению, чем традиционные пористые.
  Мембранные осушители Sunsep-W приспособлены для работы при различных параметрах входящего воздуха/газа и обеспечивают точку росы до -40°C. Точка росы на выходе находится в зависимости от входной температуры точки росы.
  При установке мембранного осушителя Sunsep-W вместе с фильтром Zander Microfilter серии X осушитель обеспечивается 3-летней гарантией.
Мембрана

Основные сферы применения

  • Пневматика
  • Медицинские учреждения
  • Стоматология
  • Электроника
  • Робототехника
  • Подготовка воздуха для дыхания
  • Текстильная и целлюлозно-бумажная промышленность
  • Лазерная техника
  • Оптическое оборудование
  • Высокоточное оборудование
  • Генераторы кислорода
  • Газовая хроматография
  • Спектрометры
  • Лабораторные исследования

Преимущества осушителей Sunsep-W

  • Очень компактная конструкция
  • Не нуждаются в электроэнергии
  • Постоянная точка росы
  • Низкая стоимость установки
  • Отсутствие сварки
  • Низкое падение давления
  • Быстро устанавливаемая точка росы
  • Не нуждаются в конденсатоотводчике
  • Не нуждаются в обслуживании
  • Не подвержены коррозии


Принцип действия мембранных осушителей Sunsep-W

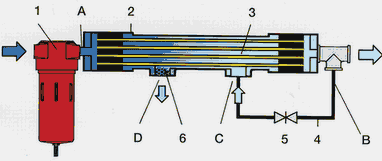

Принцип действия мембранного осушителя Sunsep-W   Для обеспечения правильности и эффективности функционирования мембранных осушителей мы настоятельно рекомендуем установить предварительный фильтр серии Zander Microfilter с автоматическим конденсатоотводчиком. Это позволит избежать загрязнения мембраны частицами пыли, масла и конденсата. На приведенном рисунке показана типичная схема установки мембранного осушителя серии Sunsep-W.
  Насыщенный водяными парами, маслом и пылевыми частицами сжатый воздух входит в фильтр Zander Microfilter серии X (1). Фильтр удерживает загрязнители; при этом масляный и водяной конденсат выходит через автоматический конденсатоотводчик.
  Затем очищенный сжатый воздух поступает в осушитель (A) и проходит в модуль (2), состоящий из комбинации пустотных волоконных мембран. По мере прохождения воздуха через мембраны молекулы воды проникают через стенки мембраны.
  Очевидно, что молекулы воды, прошедшие через стенки мембраны, должны быть удалены из системы. Для этого из выходной части модуля (B) забирается небольшое количество осушенного воздуха. Этот регенерационный воздух расширяется до атмосферного давления.
  Регенерационный воздух проходит из выходной части осушителя (B) по обводной трубке (4) через форсуночный клапан (5), попадая во входное отверстие для регенерационного воздуха (C). Этот воздух проходит в направлении, обратном основному потоку, захватывая на своем пути молекулы воды. Затем регенерационный воздух выводится из мембранного осушителя Sunsep-W через выходное отверстие (D) и глушитель (6).

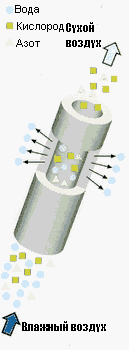

Действие мембраны   Мембранные осушители Sunsep-W функционируют в соответствии с основными законами физики. Насыщенный водяными парами воздух имеет более высокое дифференциальное давление, чем сухой воздух. В результате, молекулы воды переходят через стенки мембраны из влажного воздуха в сухой.
  На рисунке показано, что через стенки мембраны проходят только молекулы воды. Молекулы кислорода и азота не выходят из мембраны. Поэтому, мембранные осушители Zander Sunsep-W, в числе прочих сфер применения, также отлично подходят и для использования в системах подготовки воздуха для дыхания.
  Благодаря оптимально подобранному времени задержки мембранные осушители Sunsep-W удалось сделать максимально компактными, тем самым создав кардинально новые возможности для производства сжатого воздуха и газов высокой степени очистки.

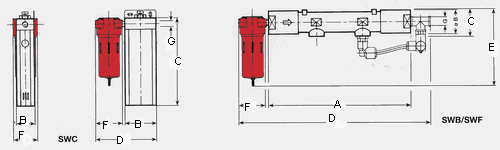

Технические данные

Тип осушителя Пропускная способность
при 8 бар, л/мин*
Габариты, мм Масса без
предварительного
фильтра, кг
Соответствующий
микрофильтр
A B C D E F G
Мембранный осушитель SWC M04-70 30 36 15 75 - - - M5 0.05 G 2 X
Мембранный осушитель SWC M08-100 70 61 31 112 125 - 60 Rc 1/8" 0.26 G 2 X
Мембранный осушитель SWC M15-100 120 61 15 112 125 - 60 Rc 1/8" 0.27 G 2 X
Мембранный осушитель SWC M01-150 200 70 40 150 134 - 60 Rc 1/4" 0.39 G 2 X
Мембранный осушитель SWC M02-250 300 100 50 200 164 - 60 Rc 3/8" 0.69 G 2 X
Мембранный осушитель SWC M02-200 400 70 40 195 134 - 60 Rc 3/8" 0.45 G 2 X
Мембранный осушитель SWC M03-250 450 100 50 200 164 - 60 Rc 3/8" 0.71 G 2 X
Мембранный осушитель SWB M01-100 200 240 33 33 335 167 60 Rc 1/4" 0.22 G 2 X
Мембранный осушитель SWB M01-200 200 340 33 33 435 167 60 Rc 1/4" 0.26 G 2 X
Мембранный осушитель SWB M05-100 800 310 50 59 442 209 87 Rc 3/8" 0.66 G 3 X
Мембранный осушитель SWF M06-400 25 515 25 25 580 167 60 Rc 1/4" 0.12 G 2 X

  Потребность в воздухе для регенерации составляет при различных условиях от 15 до 18 процентов. пропускная способность, как и потребность в регенерационном воздухе, зависит от рабочего давления, исходной температуры сжатого воздуха/газа и точки росы.
  Максимально допустимое значение рабочего давления составляет 8.5 бар, а максимально допустимые значения температуры окружающего и входящего воздуха от -22°C до +55°C. Мембранные осушители для более высокого рабочего давления доступны по запросу.

* При 20°C и 1 бар абс.
Модели SWF M06-400 и SWF M04-70 поставляются без обходной трубки для регенерационного воздуха.
Модели SWC снабжаются встроенной трубкой для регенерационного воздуха.
