Основные особенности осушителей KEN/KEA Принцип работы Система управления Variotronic Устройство измерения точки росы Ecotronic Полная система очистки сжатого воздуха Технические данные

Компания Zander производит мембранные, фреоновые и адсорбционные осушители сжатого воздуха и газов нескольких модельных рядов. Для того, чтобы ознакомиться с информацией по другим осушителям Zander, Вы можете воспользоваться панелью быстрой навигации по сайту (вверху) или перейти на страницу

"Осушение сжатого воздуха и газов"

Клапан поз. 1 - 4        Клапан поз. 5 - 6   Сжатый воздух загрязнен твердыми частицами, конденсатом и каплями масла.    Сначала сжатый воздух проходит через микрофильтр серии Х, который удаляет твердые и жидкие частицы размером до 0.01 мкм.    После фильтрации 100% насыщенный сжатый воздух поступает в нижний контрольный блок (1), где он направляется в одну из емкостей (А). Емкости наполнены водостойким адсорбентом. Для того чтобы обеспечить правильное распределение по адсорберам, адсорбент удерживается на месте с помощью самоочищающейся сетки. Во время фазы абсорбции, влага, содержащаяся в сжатом воздухе, поглощается адсорбентом.Затем, сухой и чистый воздух подается в верхний контрольный блок (поз. 5/6).

В это время емкость В регенерируется. Это достигается пропусканием небольшого потока осушенного воздуха через сопло, где он расширяется до атмосферного и проходит через емкость В сверху вниз (поз. 7). Расширение до атмосферного давления позволяет осу-шенному воздуху перенести влагу к основанию адсорбера В. Затем воздух проходит через выходной клапан (4) и глушитель (8).    Переход от одного адсорбера к другому обеспечивается контролируемым циклом. Через заданный промежуток времени, выходной клапан 4 закрывается. Это позволяет давлению в адсорбере В сравняться с давлением в адсорбере А. Главный клапан на адсорбере закрывается, после чего воздух поступает в уже регенерированный адсорбер В (поз. 3). В это время выходной клапан на адсорбере А открывается, в результате чего давление снижается и начинается процесс регенерации.   Внезапное падение давления вызывает появление пыли (в результате трения). Эта пыль улавливается микрофильтром серии Z. Используемый принцип абсорбции прост и надежен. Для регенерации используется сжатый воздух, что устраняет необходимость во внешнем источнике энергии.

  Как видно из приведенной в конце этой статьи таблицы, необходимость в воздухе для регенерации зависит от расхода, давления и температуры. Системы с использованием сжатого воздуха редко бывают постоянны. Все три фактора постоянно меняются в соответствии со временем суток, температурой окружающего воздуха и относительной влажностью. Это значит, что постоянный поток воздуха для регенерации обычно приводит к напрасной его трате.
   Система контроля точки росы ZANDER Ecotronic измеряет точку росы сжатого воздуха на выходе осушителя и настраивает соответствующее время цикла. Путем уменьшения использования воздуха для регенерации можно существенно сократить расходы на эксплуатацию.
  Система контроля точки росы Ecotronic встроена в блок управления осушителем и выводит на дисплей точку росы сжатого воздуха на выходе осушителя.
  Также данная система имеет аварийную сигнализацию, включающуюся в случае перегрузки. Система Ecotronic может быть встроена в любой осушитель ZANDER или в любой другой осушитель с холодной регенерацией другого производителя.
  Приведенный пример показывает, как система Ecotronic, встроенная в осушитель ZANDER, может снизить стоимость воздуха, используемого для регенерации до 70%. Пример приводятся на основе данных по осушителю KEN 1400: 2 компрессора с производительностью 330 м³/ч, рабочим давлением 7 - 8 бар, входная температура 30 - 40°С, точка росы -40°С
   1 компрессор полностью загружен, другой находится в режиме ожидания

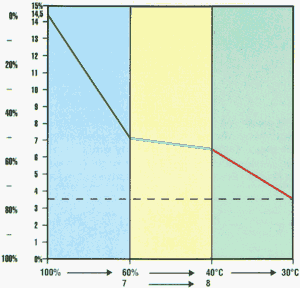

   График иллюстрирует, как на осушителе KEN 1400 система Ecotronic может уменьшить потребность в воздухе для регенерации до 75%.
Если необходимая точка росы составляет -25°С, то экономия составит еще на 7% больше.

Система очистки ZANDER серии KEA сочетает в себе наряду со стандартными компонентами осушителя серии KEN (высокоэффективный предфильтр типа Х, адсорбционный осушитель и пылевой фильтр серии Z) колонну с активированным углем, которая расположена между адсорбционным осушителем и пылевым фильтром.    Эта система используется для очистки сжатого воздуха от паров масла. Масляные пары могут быть захвачены компрессором или же генерированы компрессорами с масляным впрыском. Пары масла пагубно влияют на измерительные инструменты, оказывают отрицательное воздействие на качество покрасочных работ, производство продуктов питания и напитков. При обычных условиях угольная колонна способна снизить остаточное содержание масла в сжатом воздухе до 0,003 мг/м3 в течение, по меньшей мере, 10000 часов.

Области применения: Пищевая промышленность Фармацевтическая промышленность Химическая и нефтехимическая промышленность Обработка поверхностей Пивоварение Лаборатории Лечебные учреждения Микроэлектроника Стоматология Машиностроение

Необходимо осушить сжатый воздух с расходом 380 м3/ч при рабочем давлении 8 бар* и температурой 35°С. Точка росы -40°С. a) Расчет необходимой производительности осушителя Выбираем осушитель KEN 600

b) Определение максимальной производительности осушителя в м3/ч Производительность: м3/ч x поправочный коэффициент (см. таблицу) = 1,08 365 м3/ч x 1,08 = 394 м3/ч 1) Самое низкое возможное значение давления 2) Макс. входная температура сжатого воздуха

c) Вычисление потребления воздуха на регенерацию при стандартной системе управления (из таблицы 12,9%). Потребление воздуха на регенерацию = Потребление воздуха на регенерацию = 49 м3/ч Реальный расход воздуха на выходе осушителя = 380 м3/ч - 49 м3/ч = 331 м3/ч При использовании системы ecotronic потребление воздуха на регенерацию зависит от рабочего давления, расхода и температуры (см. пример на стр. 3)
