Эффективная технология

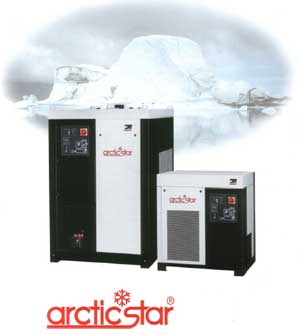

Фреоновые осушители Arctic Star

  Теплый насыщенный влагой воздух поступает в теплообменник типа воздух-воздух, где он охлаждается холодным и сухим сжатым воздухом, проходящим в противоположном направлении. Температура этого частично охлажденного воздуха затем, при попадании его в теплообменник типа воздух-хладагент, падает до нужной температуры точки росы. Получившийся конденсат отделяется сепаратором WET-X и без потерь сжатого воздуха выводится из системы с помощью автоматического конденсатоотводчика.

Схема фреонового осушителя Arctic Star

1. Вход сжатого воздуха
2. Теплообменник типа воздух-воздух
3. Теплообменник типа воздух-хладагент
4. Сепаратор конденсата WET-X
5. Выход конденсата
6. Индикатор точки росы
7. Выход хладагента
8. Вход хладагента
9. Выход сжатого воздуха


Безопасность эксплуатации в соответствии с требованиями 21 века

Сжатый воздух должен быть сухим

  В сегодняшней промышленности сжатый воздух является одним из главнейших источников энергии. Неправильная обработка этого воздуха может привести к появлению химически агрессивного конденсата, что не только вызывает сбои в системах трубопроводов и камерах высокого давления, но и может повлечь за собой дорогостоящие простои и паралич производственных процессов.

Устранить проблему

  Новая серия фреоновых осушителей Arctic Star эффективно работает со сжатым воздухом, полностью устраняя проблемы, связанные с появлением в системах сжатого воздуха влажного, недоосушенного воздуха.

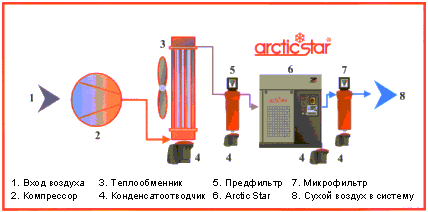

  В 21 веке системы с использованием сжатого воздуха должны отвечать все возрастающим требованиям к качеству работы и большей эффективности производства. Оснащенные высокоэффективной системой фильтрации, осушители семейства Arctic Star представляет собой продукт, способный ответить этим требованиям. 		Схема работы осушителей Arctic Star

Появление Arctic Star

  Принципы нашей последней системы фреоновых осушителей основаны на многолетнем опыте, представляя собой хорошо продуманную и доказавшую свою успешность концепцию, с уделением особого внимания экологической безопасности, компактности, низкой стоимости эксплуатации.

Преимущества для пользователя

Вы можете положиться на наш опыт

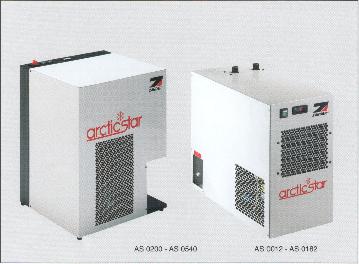

  Arctic Star - это результат 35-летних исследований в сфере подготовки сжатого воздуха. Строгое соблюдение технологических правил и гарантия качества в соответствии со стандартом ISO 9001 позволяют нам оставаться на одном из ведущих мест в сфере инновационных технологий. Нашей постоянной целью является предоставление нашим клиентам наилучших консультационных и сервисных услуг, гарантирующих наиболее эффективное использование нашей продукции. Фреоновые осушители Arctic Star   Новая серия осушителей Arctic Star сочетает в себе самые современные технологии и оригинальные конструктивные особенности. Модульная конструкция и использование хорошо зарекомендовавших себя компонентов обеспечивают длительный срок службы и возможность эксплуатации во всем мире. Благодаря уникальной конструкции теплообменника, эти осушители не могут быть отнесены к сосудам высокого давления.

Экономичное осушение

  Низкая стоимость эксплуатации, современная конструкция и снижение потребности в хладагенте до 65% наверняка являются достаточными причинами для того, чтобы выбрать Arctic Star при покупке своего следующего осушителя! 29 моделей с пропускной способностью от 12 м3/ч до 6600 м3/ч покрывает практически весь спектр потребностей систем сжатого воздуха. Осушители серии Arctic Star являются частью полного ассортимента фреоновых осушителей воздуха. Компанией ZANDER выпускаются также осушители больших размеров и осушители, способные работать при давлении до 45 бар.

Особенности осушителей Arctic Star

  • Постоянная точка росы в +3°С гарантирует высокое качество сжатого воздуха.
  • Капельный впрыск для максимальной безопасности эксплуатации.
  • Компактный теплообменник, толерантный к перегрузкам.
  • Встроенный сепаратор конденсата WET-X, способный справляться и с перегрузками, вызываемыми сбоем в работе компрессорного сепаратора.
  • Уменьшенное потребление энергии за счет использования компрессора Scroll-Refrigerant; не требуется картерного нагревателя, что обеспечивает мгновенный пуск осушителя (начиная с модели AS 0660).
  • Современный дизайн полноразмерного теплообменника обеспечивает меньшую разницу давлений и, тем самым, меньший расход энергии.
  • Компактный дизайн (на 30% меньше и легче) - небольшая занимаемая площадь обеспечивает легкость установки и эргономичность.
  • Упаковка по Вашему заказу.
  • В осушителях Arctic Star используются только хладагенты, признанные экологически безопасными (в качестве стандартного - R 407, доступный во всем мире).
  • Уменьшенная потребность в хладагенте - его требуется меньше на 65%. Это вклад в защиту окружающей среды.
  • Контроль циклов гарантирует, что аппарат никогда не замерзнет, поддерживая постоянную безопасность работы.

Технические данные
Arctic-star Номинальная
производительность		 Номинальная
мощность		 Размеры (мм) Масса Присоединение
Модель м3/ч cfm кВт A B C кг
AS 0012 12 7 0,16 197 455 450 19 G 3/8
AS 0024 24 14 0,17 197 455 450 20 G 3/8
AS 0036 36 21 0,19 197 455 450 21 G 3/8
AS 0054 54 32 0,22 282 530 600 33 G 1/2
AS 0072 72 43 0,32 282 530 600 34 G 1/2
AS 0108 108 64 0,47 352 605 700 47 G 3/4
AS 0126 126 74 0,63 352 605 700 53 G 3/4
AS 0144 144 85 0,65 352 605 700 56 G 3/4
AS 0182 182 107 0,79 352 605 700 60 G 3/4
AS 0200 200 118 0,55 615 791 552 68 G 1 1/2
AS 0240 240 141 0,58 615 791 552 66 G 1 1/2
AS 0310 310 182 0,96 615 791 552 68 G 1 1/2
AS 0380 380 224 1,02 615 791 552 69 G 1 1/2
AS 0450 450 265 1,32 615 791 552 70 G 1 1/2
AS 0540 540 318 1,76 615 791 552 73 G 1 1/2
AS 0660 660 388 1,21 920 1015 672 140 G 2
AS 0735 735 433 1,23 920 1015 672 142 G 2
AS 0860 860 506 1,60 920 1015 672 144 G 2
AS 1100 1100 647 2,00 920 1015 672 150 G 2
AS 1340 1340 789 2,09 1010 1500 1310 400 DN 80
AS 1500 1500 883 2,69 1010 1500 1310 420 DN 80
AS 1650 1650 971 2,73 1010 1500 1310 425 DN 80
AS 1950 1950 1148 3,15 1010 1500 1310 450 DN 80
AS 2300 2300 1354 3,28 1010 1500 1310 456 DN 80
AS 3000 3000 1766 4,40 1010 1500 1310 470 DN 100
AS 3850 3850 2266 5,54 1010 1500 1810 550 DN 100
AS 4620 4620 2719 8,53 1010 1500 1810 580 DN 150
AS 5400 5400 3178 8,14 1010 1500 1810 590 DN 150
AS 6600 6600 3884 10,5 1010 1500 1810 660 DN 150
* AS 0012 - AS 0182 Хладагент R 134а/макс. давление на входе 16 бар
* AS 0200 - AS 6600 Хладагент R 407С/макс. давление на входе 12 бар
* Мин./макс. температура окружающего воздуха +5°С/+50°С
* Бoльшие размеры - по запросу
Поправочные коэффициенты - давление
Давление, бар (изб.) 3 4 5 6 7 8 9 10 11 12
Коэфф. AS 0012 - 0182 0,72 0,82 0,9 0,95 1 1,03 1 ,07 1,09 1,12
Коэфф. AS 0200 - 6600 0,74 0,84 0,9 0,96 1 1,04 1,06 1,09 1,11 1,13

Температура окружающего воздуха
Окруж. температура °C 25 30 35 40 45
Коэфф. AS 0012 - 0182 1 0,94 0,87 0,81 0,74
Коэфф. AS 0200 - 6600 1 0,96 0,92 0,88 0,79
Точка росы
°C +3 +5 +7
AS 0012 - 0182 1 1,12 1,25

Температура входного сжатого воздуха
Входная температура °C 30 35 40 45 50
Коэфф. AS 0012 - 0182 1,22 1 0,83 0,69 0,57
Коэфф. AS 0200 - 6600 1,17 1 0,83 0,7 0,6
Точка росы
°C +3 +5 +7
AS 0200 - 6600 1 1,25 1,45

Данные основаны на следующих условиях:
Входная температура 35°С; Входное давление (изб) 7 бар ; Температура окружающего воздуха 25°С; Точка росы по сжатому воздуху +3°С
Опции:
  • Байпас осушителя
  • Сигнализация с контактами для внешнего подключения
  • Модели для более высокого давления
  • Нестандартные значения напряжения питания
  • Теплообменники с водяным охлаждением
Напряжение питания:
С AS 0025 до AS 0540:
230 В / 1 ф / 50 Гц
С AS 0660 до AS 6600:
400 В / 3 ф / 50 Гц
