  Вы находитесь на странице "Конденсатоотводчики с контролем уровня серии Ecodrain ED"

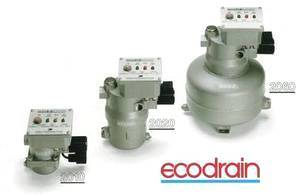

Конденсатоотводчики серии Ecodrain ED


Общие сведения
Принцип работы конденсатоотводчиков Ecodrain ED
Технические данные


Другие конденсатоотводчики Zander:


Автоматические конденсатоотводчики с контролем уровня серии Ecodrain LS

Таймерные конденсатоотводчики высокого давления серии TRAP
Конденсатоотводчики

Помимо оборудования для фильтрации и осушения сжатого воздуха и газов, компания Zander производит полный спектр оборудования для обработки конденсата: конденсатоотводчики, сепараторы эмульсий и водо-масляные сепараторы. Для того, чтобы ознакомиться с информацией по другому оборудованию Zander для обработки конденсата, Вы можете воспользоваться панелью быстрой навигации по сайту (вверху) или перейти на страницу

"Технологии обработки конденсата Zander"



Общие сведения

  Конденсатоотводчики с контролем уровня серии Ecodrain ED обеспечивают эфективное удвление как нормального, так и проблематичного конденсата при давлении до 40 бар.
  Конденсатоотводчики с электронным управлением серии Ecodrain сочетают в себе преимущества различных типов конденсатоотводчиков. При этом недостатки обычных конденсатоотводчиков устранены.

Преимущества конденсатоотводчиков Ecodrain

  • При использовании конденсатоотводчиков Ecodrain исключаются потери сжатого воздуха/газа
  • Конденсатоотводчики Ecodrain управляются электроникой и являются само-регулируемыми
  • Конденсатоотводчики Ecodrain надежны и экономичны
  • Компактность, легкость в установке и обслуживании
  • Конденсатоотводчики Ecodrain доступны в вариантах для газов, в том числе CO2
  • Конденсатоотводчики Ecodrain снабжены разъемами для подключения удаленной системы мониторинга


Принцип действия конденсатоотводчиков Ecodrain

  Конденсат поступает через входное отверстие (1) и накапливается в конденсатосборнике (2). На 'jv этапе процесса соленоидный клапан (3) закрыт. Контрольная воздушная трубка подает дополнительное давление на диафрагму (5), тем самым обеспечивая надежное закрытие клапана.
  Когда в конденсатосборнике (2) накапливается достаточное количество конденсата и поплавок (6) доходит до контакта (II), система электронного управления (7) открывает соленоидный клапан и конденсат начинает выходить через трубку (8).
  Соленоидный клапан закрывается, когда поплавок снова опускается до контакта (I) или же после установленного времени, независимо от позиции поплавка. Если в течение этого времени поплавок не достигает контакта (I), включается сигнал предварительной тревоги (непрерывный зеленый световой сигнал).
  Начинают выполняться повтроные циклы отвода конденсата. При этом, если поплавок достигает позиции (III), включается главный сигнал тревоги (мигающий красно-зеленый световой сигнал). Повторные дренажные циклы при этом продолжают осуществляться.
  конденсатоотводчики устраняют проблему накопления осадка. Цикл автоматической очистки запускается, если поплавок, покинув позицию (I), в течение предварительно заданного времени не доходит до позиции (II).

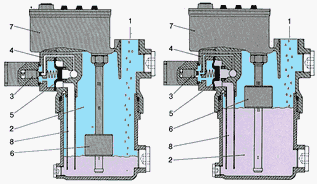

Принцип действия конденсатоотводчика

    Слева: соленоидный клапан закрыт
    Справа: соленоидный клапан открыт



Технические данные

Тип конденсатоотводчика Ecodrain ED Компрессор, производительность, м3 Фреоновый осушитель, пропукная способность, м3 Фильтр, пропускная способность, м3 Рабочая температура, °C Макс. рабочее давление, бар Присоединения Масса, кг
Конденсатоотводчик
ED 2010
1290 2580 7740 1-60 16 2 x G 1/2 1.2
Конденсатоотводчик
ED 2010 PN 25
1290 2580 7740 1-60 25 2 x G 1/2
Конденсатоотводчик
ED 2010 PN 40
1290 2580 7740 1-60 40 2 x G 1/2
Конденсатоотводчик
ED 2010 PN 50
1290 2580 7740 1-60 50 2 x G 1/2
Конденсатоотводчик
ED 2010 CO2
1290 2580 7740 1-60 25 2 х G 1/2
Конденсатоотводчик
ED 2020
6000 12000 36000 1-60 16 3 x G 3/4 2.9
Конденсатоотводчик
ED 2020 PN 25
6000 12000 36000 1-60 25 3 x G 3/4
Конденсатоотводчик
ED 2020 PN 40
6000 12000 36000 1-60 40 3 x G 3/4
Конденсатоотводчик
ED 2020 CO2
6000 12000 36000 1-60 25 3 x G 3/4
Конденсатоотводчик
ED 2060
66000 132000 396000 1-60 16 3 x G 3/4 6
Конденсатоотводчик
ED 2060 PN 25
66000 132000 396000 1-60 25 3 x G 3/4
Конденсатоотводчик
ED 2060 PN 40
66000 132000 396000 1-60 40 3 x G 3/4
Конденсатоотводчик
ED 2060 CO2
66000 132000 396000 1-60 25 3 x G 3/4


Компания Zander производит:
Оборудование для фильтрации и осушения сжатого воздуха и газов
Фильтры для сжатого воздуха и газов . Адсорберы с активированным углем для сжатого воздуха и нейтральных газов без запаха . Стерильные фильтры для асептического сжатого воздуха . Паровые фильтры . Вентиляционные фильтры . Фильтры для автоклавов . Вакуумные фильтры . Фильтры высокого давления до 350 бар . Фильтры-глушители . Финальные осушители серии MIN-DRY . Электронные конденсатоотводчики серии Ecodrain . Водомасляные сепараторы серий Ecosep-S и Aquafil-K . Адсорбционные осушители с горячей регенерацией серий WE и WVM . Адсорбционные осушители с холодной регенерацией серий KEN/KEA, KM/KMA . H . Адсорбционные установки для специальных газов, таких как: СО2, нейтральных газов, инертных газов . Фреоновые осушители . Установки для получения воздуха для дыхания ALB, KMB . Измерители точки росы

Мы оставляем за собой право изменять конструкцию и размеры
