  Вы находитесь на странице "Адсорбционные осушители сжатого воздуха с горячей регенерацией серии WE"
Общие сведения
Принципы работы осушителей воздуха WE
Основные особенности осушителей воздуха WE
Технические данные
Осушители сжатого воздуха/газа

Компания Zander производит мембранные, фреоновые и адсорбционные осушители сжатого воздуха и газов нескольких модельных рядов. Для того, чтобы ознакомиться с информацией по другим осушителям Zander, Вы можете воспользоваться панелью быстрой навигации по сайту (вверху) или перейти на страницу

"Осушение сжатого воздуха и газов"

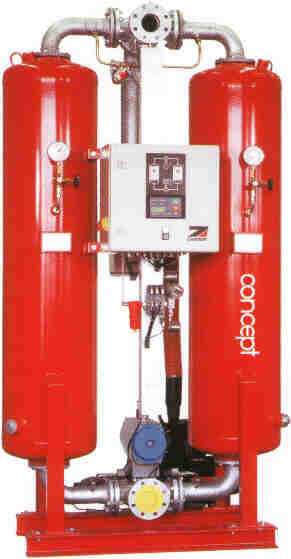

Общие сведения

  Классическая схема, зарекомендовавшая себя в осушителях воздуха с горячей регенерацией ZANDER - результат многолетнего опыта. Основой осушителей воздуха серии WE служат удобство использования и гарантированное высокое качество.

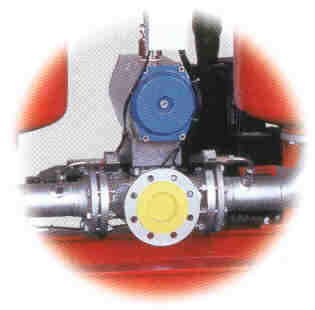

  Высококачественный двухслойный адсорбент и самоочищающаяся нержавеющая сетка, поддерживающая адсорбент, обеспечивают безопасность процесса осушения. Тщательно подобранное поперечное сечение блока клапанов минимизирует потери давления в осушителе. Расположенная спереди панель системы управления легко доступна.
  Традиционная схема регенерации с внешней воздуходувкой и используемая система нагревания обеспечивают абсолютно безопасную работу адсорбционного осушителя. Модульная система осушителя воздуха позволяет произвести изменение классической схемы регенерации на схему вакуумной регенерации. Качество точки росы сжатого воздуха определяется количеством продувочного воздуха.

Качество

ZANDER всегда занимает ведущее место среди других компаний на рынке осушителей воздуха. Адсорбционные осушители воздуха серии WE устанавливают стандарт отношения цена-качество: высочайшее качество при разумных текущих затратах.

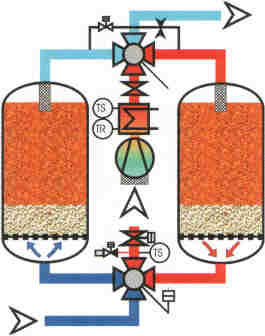

Принципы работы осушителей воздуха WE

Адсорбция

  Во время адсорбции адсорбент поглощает влагу, содержащуюся в сжатом воздухе. Для надежного поглощения влаги только ZANDER использует в своих осушителях комбинацию адсорбентов с высокой поглощающей способностью - водостойкого и быстрого поглощающения. Водостойкий адсорбент на входе обеспечивает постоянно высокое поглощение, а следовательно - высокую эффективность на протяжении всего срока службы. Размеры адсорбционных колонн спроектированы для низкой скорости прохождения сжатого воздуха и как следствие - длительного времени его нахождения в контакте с адсорбентом. Управление режимами осушителя воздуха осуществляется либо по времени, либо в зависимости от насыщения адсорбента влагой.

Регенерация

  В адсорбционных осушителях воздуха серии WE регенерация осуществляется с помощью внешней воздуходувки и нагревательной системы. Система подает нагретый или холодный атмосферный воздух. Нагревающий и охлаждающий воздух подается в направлении, противоположном воздуху при адсорбции. Термостатически контролируемое и ограничиваемое время охлаждения снижает насыщение адсорбента влагой. Небольшое количество осушенного воздуха при атмосферном давлении используется для продувки и гарантирует постоянное качество сжатого воздуха.



Основные особенности адсорбционных осушителей воздуха WE

  • Классическая система регенерации с помощью внешней воздуходувки
  • Двухслойное заполнение адсорбционных колонн
  • Экономичная пропорция водостойкого и быстро осушающего адсорбентов
  • Нагревание окружающим воздухом в направлении, обратном адсорбции до температуры испарения влаги > 103°С
  • Контроль температуры с помощью энергосберегающих термостатов для фаз нагревания и охлаждения
  • Малая потребность в осушенном воздухе для обеспечения стабильности точки росы после фазы охлаждения
  • Качество точки росы сжатого воздуха благодаря осушенному и декомпремированному воздуху
  • Значение точки росы до -50°С в дополнение к стандартным значениям -25°С и - 40°С

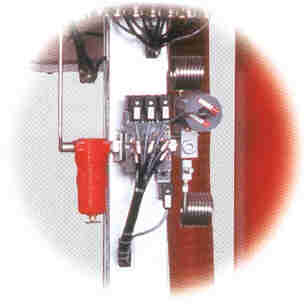

  • Новый способ измерения давления, температуры, определения состояния нагревательной системы и системы переключения
  • Опции:
    - система управления осушителем в зависимости от насыщения адсорбента
    - специальное исполнение осушителя из нержавеющей стали для осушения СО2, для пивоваренных заводов и для специальных газов

Технические данные

Модель осушителя Zander Производительность*, м3/ч Размеры, мм Присоединение Давление, бар Масса, кг Потреб. энергии, кВтч
Длина Высота Ширина

Осушитель WE 40

400 1215 1955 985 40 10 460 3,2

Осушитель WE 50

485 1215 2205 985 40 10 560 3,8

Осушитель WE 65

610 1305 2250 1085 50 10 640 4,8
Осушитель WE 85 820 1360 2275 1095 50 10 770 6,7
Осушитель WE 120 1150 1560 2665 1295 80 10 940 9,0
Осушитель WE 150 1450 1610 2680 1285 80 10 1200 11,4
Осушитель WE 200 1940 1700 2730 1390 80 10 1580 15,0
Осушитель WE 235 2300 2020 2845 1415 100 10 1880 17,6

Осушитель WE 300

2900 2085 2870 1515 100 10 2350 22,4

Осушитель WE 355

3500 2170 2950 1630 100 10 2850 27,3

Осушитель WE 410

4050 2450 3190 1630 150 10 3300 31,0

Осушитель WE 475

4650 2515 3210 1835 150 10 3800 37,5

Осушитель WE 525

5150 2550 3230 1770 150 10 4200 39,8

Осушитель WE 620

6150 2600 3500 1885 150 10 4950 48,2

Осушитель WE 710

6900 2650 3520 1905 150 10 5700 53,6

Осушитель WE 800

7900 3210 3585 2115 200 10 6400 62,5
* м3/ч приведены при 1 бар а в соответствии с DIN 7183
Поправочные коэффициенты для давления и температуры
Давление,бар Температура, °С
30 35 40
4 0,69 0,44 0,28
5 0,80 0,62 0,42
6 0,90 0,80 0,59
7 1,02 1,00 0,70
8 1,06 1,05 0,79
9 1,17 1,16 0,88
10 1,29 1,28 0,96

Пример выбора осушителя воздуха

Необходимо осушить сжатый воздух со следующими параметрами: Расход - 3800 м3ч; Давление - 9 бар; Входная температура сжатого воздуха +30°С; Точка росы -25°С
Требуемый расход осушенного воздуха примерно 2,5% от расхода на входе
Расход воздуха на входе = 3800 м3ч
Требуемый расход воздуха для регенерации = 95 м3ч
Расход воздуха на выходе = 3705 м3ч как среднее значение в соответствии с точкой росы сжатого воздуха.
Расход : Поправочный коэффициент = 3800 м³/ч : 1.17 = 3248 м³/ч
Выбираем осушитель воздуха WE 355


Компания Zander производит:
Оборудование для фильтрации и осушения сжатого воздуха и газов
Фильтры для сжатого воздуха и газов . Адсорберы с активированным углем для сжатого воздуха и нейтральных газов без запаха . Стерильные фильтры для асептического сжатого воздуха . Паровые фильтры . Вентиляционные фильтры . Фильтры для автоклавов . Вакуумные фильтры . Фильтры высокого давления до 350 бар . Фильтры-глушители . Финальные осушители воздуха серии MIN-DRY . Электронные конденсатоотводчики серии Ecodrain . Водомасляные сепараторы серий Ecosep-S и Aquafil-K . Осушители воздуха с горячей регенерацией серий WE и WE . Осушители воздуха с холодной регенерацией серий KEN/KEA, KM/KMA . H . Адсорбционные установки для специальных газов, таких как: СО2, нейтральных газов, инертных газов . Фреоновые осушители воздуха и газа. Установки для получения воздуха для дыхания ALB, KMB . Измерители точки росы

Мы оставляем за собой право изменять конструкцию и размеры
