Общие сведения

К сжатому воздуху, используемому для дыхания, предъявляются чрезвычайно высокие требования. Системы подготовки воздуха для дыхания, производимые компанией Zander, соответствуют самым жестким стандартам в этой области. Эти системы способны бесперебойно снабжать пользователя сжатым воздухом, качество которого не только соответствует, но и превосходит требования самых передовых мировых стандартов.
При этом, требования, предъявляемые к качеству воздуха для дыхания, в разных случаях неодинаковы. Поэтому Zander предлагает два модельных ряда таких установок:

Установки серии BS
- обеспечивают соответствие воздуха общим требованиям
Установки серии BS-P
- обеспечивают соответствие воздуха требованиям стандартов Pharmacopee Europeenne

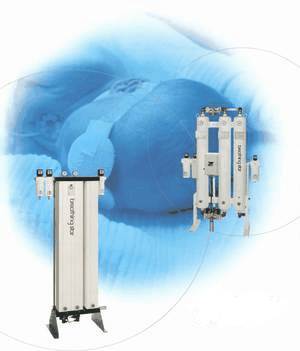

Фильтр-осушитель для получения воздуха для дыхания

Системы обоих этих типов используют технологии, делающие возможной высококачественную очистку даже сильно загрязненного сжатого воздуха.
На приведенной таблице показаны требования международных стандартов качества воздуха для дыхания и характеристики воздуха, получаемого при помощи установок Breathing Star. Из таблицы видно, что качество воздуха, производимого Breathing Star, даже превосходит требования стандартов. Поэтому, пользователь может быть абсолютно уверен, что даже при самых сложных условиях работы установки BS обеспечат производство воздуха высочайшего качества.

	Европа Pharmacopee Europeene	Европа EN 12021	Европа EN 737-3	США ANSI/CGA	Канада Z 180	Австралия AS 2299	Новая Зеландия NZS 5813 1-M851985	ZANDER BS	ZANDER BS-P
Монооксид углерода CO, ppm, не более	5	15	5	20	5	10	10	5	5
Двуокись углерода CO2, ppm, не более	500	500	1000	1000	500	900 мг/м3	900 мг/м3	500	500
Водяные пары/Точка росы	<60 ppm	5°C ниже точки росы	5°C ниже точки росы		5°C ниже точки росы	100 мг/м3	100 мг/м3	-40°C	-40°C
Двуокись серы SO2, ppm, не более	1								1
Азотные летучие соединения, NOx, ppm, не более	2								2
Двуокись азота NO2, ppm, не более	2								2
Пары масла/Остаточное содержание масла, мг/м3, не более	0.1	0.5	0.5	5	1	1	1	0.003	0.003
Азот N2, %, =						79 (+/-2)		79 (+/-1)	79 (+/-1)
Кислород O2, %, =	21 (+/-1)	21 (+/-1)		21 (+/-2)	21 (+/-2)		21 (+/-2)	21 (+/-1)	21 (+/-1)
FCKW, ppm, не более						5
Твердые частицы загрязнителей			Стандарт EN 143 Класс P3		Не более 1 мг/м3			0.01 мкм при степени очистки 99.99999%
Запах и вкус	Отсутствует	Отсутствует		Отсутствует	Отсутствует	Отсутствует	Отсутствует	Отсутствует	Отсутствует
NO2S, ppm, не более					2.5				2.5

PPM - Particles per Million - частиц на миллион

Принцип работы Breathing Star

  В сжатом воздухе присутствуют загрязнители, такие как твердые частицы, масло, конденсат, пахучие и вкусовые примеси, а также вредные газы. Для удаления этих субстанций и разработана система Breathing Star.
  C помощью установленных предварительных фильтров (в случае систем серии BS - только одного предварительного фильтра) серии Zander Microfilter ZX, из сжатого воздуха удаляются твердые и жидкие загрязнители. Степень очистки на этой стадии составляет 0.01 мкм и 0.01 мг/м3.
  Затем, сжатый воздух, содержащий примесь водяных паров, через блок клапанов поступает в осушитель. Воздух проходит из нижней части камеры осушителя, наполненного высокоэффективным сиккативом, в верхнюю. Специальная адсорбционно-сиккативная смесь удаляет из воздуха водяной пар и уменьшает содержание различных газов, которые в избыточных количествах могут нанести вред здоровью. Осушенный и очищенный воздух выходит из осушителя.

  Параллельно с этим, во второй камере осушителя проходит процесс регенерации. Небольшое количество осушенного воздуха через специальную форсунку, установленную в верхней части осушителя, поступает в регенерационный отсек. Сухой регенерационный воздух проходит из верхней части камеры в нижнюю, адсорбирую содержащуюся в сиккативе влагу и, тем самым, восстанавливая его. Затем этот воздух выходит через нижний клапанный блок, снабженный выпускным клапаном и глушителем.
  При работе системы роль камер осушителя циклически изменяется. Накопленное в течение цикла давление обеспечивает плавное переключение.
  Третья камера, наполненная активированным углем и катализатором, устраняет запахи, вкусовые примеси, масляные пары, монооксид углерода и различные другие газы.
  Четвертой составляющей системы является универсальный финальный фильтр, обеспечивающий удаление из воздуха пылевых частиц, попадающих в него при соприкосновении с сиккативом.

Преимущества систем BS/BS-P и сферы их применения

24 различных размера
Гарантированный срок службы - 4000 часов
Точка росы -40°C
Пропускная способность до 10000 м3/ч
6 различных рабочих давлений до 350 бар
Качество получаемого воздуха превоходит стандарты DIN 3188, Pharmacopee Europeenne, EN 12021 и др.
Низкие эксплуатационные расходы
Гибкая система управления
Возможна установка системы синхронизации с компрессором

Сферы применения

Больницы и другие медицинские учреждения
Производство красок и покрасочные работы
Фармацевтическая промышленность
Пожаротушение
Службы экстренной помощи
Лабораторные исследования
Химическая и нефтехимическая промышленность
Очистка резервуаров и строительство шахт
Тоннелестроение
Горное дело
Судостроение и судоремонт
Воздух для подводного плавания

Портативная система BSC

Система BSC - это компактный очиститель сжатого воздуха, обеспечивающий производство высококачественного сжатого воздуха на основе обычного компрессорного. В этой системе совмещаются две высокоэффективные стадии очистки воздуха. Корпус BSC является водозащитным и противоударным.

Не нуждается во внешнем источнике питания
Противоударная конструкция с защитой од химически агрессивных сред
Индикатор необходимости замены фильтра
Встроенный конденсатосборник
Может снабжать до 4 человек одновременно

Технические данные

Тип установки для получения воздуха для дыхания	Номинальная пропускная способность при 7 бар u, м3*		Присоединения	Габариты, мм					Максимальное давление, бар u	Масса, кг
Тип установки для получения воздуха для дыхания	BS	BS-P	Присоединения	A BS-P	A BS	B	C BS	C BS-P	Максимальное давление, бар u	BS	BS-P
Фильтр-осушитель BS/BS-P 5	7.0	5.3	G 1/4	518	458	305	180	180	16	11.8	12.6
Фильтр-осушитель BS/BS-P 10	14.0	10.5	G 1/4	518	458	475	180	180	16	11.8	12.6
Фильтр-осушитель BS/BS-P 25	21.0	15.8	G 1/4	518	458	665	180	180	16	23.0	23.8
Фильтр-осушитель BS/BS-P 35	35.0	26.3	G 1/4	518	458	1015	180	180	16	33.5	34.3
Фильтр-осушитель BS/BS-P 75	51.0	38.3	G 3/8	702	615	1200	340	340	16	72.0	73.5
Фильтр-осушитель BS/BS-P 95	68.0	51.0	G 3/8	702	615	1500	340	340	16	90.0	91.5
Фильтр-осушитель BS/BS-P 115	85.0	63.8	G 1/2	702	615	1800	340	340	15	107.0	108.5
Фильтр-осушитель BS/BS-P 200	130.0	97.5	G 1	770	770	1650	490	620	16	155.0	160.0
Фильтр-осушитель BS/BS-P 300	170.0	127.5	G 1	820	820	1680	490	620	16	186.0	191.0
Фильтр-осушитель BS/BS-P 400	230.0	172.5	G 1	890	890	1730	490	620	16	262.0	267.0
Фильтр-осушитель BS/BS-P 500	300	225.0	G 1	950	950	1750	490	620	16	324.0	329.0
Фильтр-осушитель BS/BS-P 600	365.0	273.8	G 1 1/2	1150	1150	1820	585	715	16	369.0	374.5
Фильтр-осушитель BS/BS-P 800	520.0	390.0	G 1 1/2	1250	1250	1815	585	715	16	485.0	492.0
Фильтр-осушитель BS/BS-P 1150	700.0	525.0	G 1 1/2	1340	1340	1980	585	715	16	629.0	636.0
Фильтр-осушитель BS/BS-P 1400	850.0	637.5	G 2	1470	1470	1980	620	715	16	720.0	729.6

Портативные установки BSC

Пропускная способность, м3/ч*	Входное присоединения	Выходное присоединение	A	B	C	Давление, бар u	Масса, кг
85.0	G 1/2	G 1/2	415	465	245	10	8

* м3/час при 1 бар и 20°C по DIN/ISO 7183
Максимальная средняя входная температура 35°C

Поправочные коэффициенты при различных значениях давления

Давление, бар u	4	5	6	7	8	9	10	12	14	16
Коэффициент**	0.62	0.75	0.89	1	1.08	1.26	1.36	1.62	1.79	2.14

** Все поправочные коэффициенты рассчитаны из расчета температуры входящего воздуха 35°C

Гарантированный срок службы катализатора, активированного угля и фильтров составляет 4000 рабочих часов или один год.
Гарантированный срок службы сиккатива составляет 8000 рабочих часов или два года.

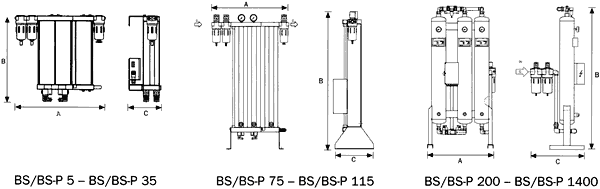

Размеры фильтр-осушителей BS
