Общие сведения
Во многих промышленных процессах, в том числе и при производстве и очистке сжатого воздуха, образуются нежелательные побочные продукты, такие как, например, водо-масляные эмульсии. Иногда в таких эмульсиях содержания масла достигает 10000 мг/л. Законами большинства стран мира категорически запрещено сбрасывание таких жидкостей в воду или в почву.
Если подобная эмульсия является стабильной, то простого флотационного сепаратора с фильтром из активированного угля недостаточно для надлежащего ее разделения.

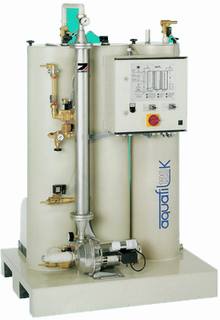

Компания Zander разработала действенную альтернативу дорогостоящим системам обработки подобных отходов и предлагает потребителям сепараторы эмульсий нового поколения серии Aquafil-K.
В сепараторах Aquafil-K стойкие водо-масляные эмульсии разделяются с применением новейших мембранных технологий. При использовании сепараторов Aquafil-K содержание в конденсате масла становится даже ниже, чем принятые в большинстве стран нормы, составляющие 10-20 мг/л. Даже при обработке высококонцентрированного конденсата Aquafil-K обеспечивает снижение содержания масла до принятых нормативных значений.
По контрасту с другими системами, эмульсионные сепараторы Aquafil-K не нуждются в химикатах и активированном угле, и, следовательно, перед пользователем не стоит вопрос об утилизации этих использованных материалов. Затраты на эксплуатацию системы значительно снижаются.
|
Значительное снижение расходов
Обычный компрессорный конденсат содержит порядка 500 мг/л масла. Содержание масла в концентрате, производимом сепараторами эмульсий Aquafil-K, составляет 300000 мг/л или 30%. Таким образом, сепараторы Aquafil-K обеспечивают 600-кратную концентрацию конденсата. На практике это означает, что 1 м3 (1000 л) конденсата после обработки Aquafil-K превращаются в 2 литра концентрата.
Пример экономии средств на утилизацию отходов
Предположим, что ежегодно производимый компрессором объем эмульсии составляет 100 м3 (100000 л). Затраты на утилизацию 1 м3 подобных отходов составляют в Германии примерно 150 евро. Следовательно, в год на утилизацию будет потрачено 15000 евро. При использовании сепаратора Aquafil 180 K затраты на переработку эмульсии и утилизацию концентрата, включая стоимость потребляемой сепаратором электроэнергии, составят всего 3.25 евро из расчета на 1 м3 исходной эмульсии, т.е. всего 325 евро в год.
Преимущества сепараторов эмульсии Aquafil-K
- Полностью автоматические и программируемые
- Встроенные масляный сепаратор и коалесцирующий фильтр
- Надежная керамическая мембрана
- Не нуждаются в бентоните и активированном угле
- Очень низкая стоимость утилизации отходов
- Абсолютная надежность функционирования даже при изменяющейся нагрузке
- Полнофункциональная система управления
- Компактность
- Автоматическое удаление концентрата
- Длительный срок службы
- Возможность безостановочной работы
Приобретая сепаратор эмульсии Zander Aquafil-K, пользователь получает самую современную, легкую в обслуживании, экономичную систему, отвечающую самым строгим требованиям экологической безопасности.
|
Принцип действия сепараторов Aquafil-K
Эмульсионные сепараторы Aquafil-K функционируют абсолютно автоматически. В сепараторах Aquafil-K используются физические принципы поперечно-поточного метода фильтрации.
Диаметр пор мембран подобран таким образом, что даже мельчайшие частицы масла не могут проникнуть через стенки мембраны, в то время как молекулы воды проходят через них, освобождаясь от масляной части эмульсии. Конденсат с высокой скоростью прокачивается через параллельный по отношению к порам мембраны поперечно-поточный контур.
Для предотвращения блокировки мембраны поток чистой воды регулярно прокачивается через нее в обратном направлении. Прокачка осуществляется с помощью действия сжатого воздуха. Это увеличивает срок службы мембраны, при этом интервалы между направлениями потоков обратной очистки регулируются в соответствии с характеристиками каждого конкретного процесса, что способствует надежности работы системы и снижению расходов на эксплуатацию.
|
Мембрана
Используемый в сепараторах эмульсий Aquafil-K модуль является продуктом последних технологий в мембранной обработке сточных вод.
Выполненные из нержавеющей стали модули могут вмещать от 1 до 5 мембран, изготовленных из карбида кремния. Керамические мембраны в процессах разделения водо-масляных эмульсий имеют ряд важных преимуществ перед органическими:
- Возможность обратной очистки с помощью сжатого воздуха
- Высокая удельная пропускная способность
- Высокая термостойкость (возможна паровая стерилизация)
- Высокая сопротивляемость агрессивным химическим средам (в т.ч. растворителям, кислотам и др.)
- Высокая механическая стойкость. Способность переносить резкие механические нагрузки и воздействие жестких частиц
- При высыхании характеристики мембраны не ухудшаются
- При хранении нет необходимости в особой защите мембраны
- Теоритически неограниченный срок службы
|
Устройство сепараторов Aquafil-K
Сепараторы эмульсий Aquafil-K являются полностью автоматическими и не нуждаются в контроле со стороны оператора.

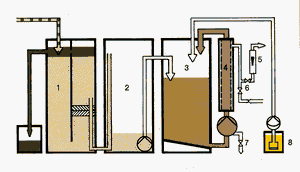

Во встроенном масляном сепараторе (1) все неэмульсифицированное масло всплывает на поверхность, после чего оно через слив удаляется в специальный контейнер. Вода проходит через коалесцирующий фильтр, где удаляются опасные частицы. Эмульсионный конденсат затем переходит в накопительный резервуар (2), откуда он перекачивается в рабочий резервуар.
При заполнении рабочего резервуара начинается цикл концентрации.
|
В сепараторах эмульсии Aquafil-K используется циркуляционная система, включающая в себя фильтрационный модуль (4). По мере прохождения эмульсии через мембрану вода проникает через ее стенки, оставляя внутри мембраны масляный концентрат.
Специальный датчик (5) контролирует объем выходящего за стенки мембраны потока и, как только объем потока сокращается до заданного уровня, инициирует запуск системы обратной очистки. За небольшой отрезок времени сжатый воздух направляет поток чистой воды обратно через стенки мембраны, тем самым очищая ее.
Когда эмульсия в рабочем резервуаре сконцентрирована, специальный насос вновь наполняет его, забирая жидкость из накопительного резервуара. После заданного числа циклов концентрат перекачивается в контейнер для утилизации.
На этом этапе автоматически запускается цикл полной очистки. Рабочий резервуар заполняется определенным количеством воды и порцией специальной чистящей жидкости из резервуара (8). Затем чистящая смесь повторно пропускается через мембрану. После завершения цикла полной очистки смесь, использованная для ее осуществления, остается в рабочем резервуаре, который вновь заполняется водо-масляной эмульсией для начала очередного рабочего цикла. Это позволяет избежать утилизации чистящей жидкости.
|

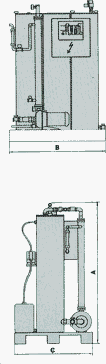

Технические данные
Тип сепаратора |
Пропускная способность, л/час |
Производи- тельность компрессора, м3/мин* |
Потребление электро- энергии, КВатт |
Объем, л |
Размеры, мм |
Количество мембран |
Масса, кг |
A |
B |
C |
Сепаратор эмульсии Aquafil 30 K |
12 |
22 |
0.55 |
50 |
1070 |
800 |
800 |
1 |
60 |
Сепаратор эмульсии Aquafil 60 K |
20 |
36 |
0.55 |
120 |
1470 |
1000 |
800 |
1 |
70 |
Сепаратор эмульсии Aquafil 120 K |
34 |
60 |
0.90 |
120 |
1470 |
1000 |
800 |
2 |
75 |
Сепаратор эмульсии Aquafil 180 K |
53 |
94 |
0.90 |
210 |
1520 |
1200 |
800 |
3 |
85 |
Сепаратор эмульсии Aquafil 300 K |
91 |
161 |
1.10 |
210 |
1520 |
1200 |
800 |
5 |
90 |
Эксплуатация компрессора 24 часа в сутки, температура входного воздуха 20°C при 7 бар (изб.); nочка росы сжатого воздуха +3°C, относительная влажность 60%.
Присоединения эмульсионных сепараторов Aquafil-K
Впуск конденсата: D 19 мм (1/2")
Выход очищенной воды: D 19 мм (1/2")
Впуск чистой воды: D 19 мм (1/2")
Выход концентрата: D 19 мм (1/2")
Сжатый воздух: G 1/4"
